安立MU9090光时域反射仪

    非常便携，一只手很容易掌握_ (190mm x 96mm x 48mm),大约800克

    电池工作_工作4小时，充电4小时，镍氢电池包或5号碱性电池

    坚固设计_密封设计，无通风口或风扇，腕带可防止突然滑落

    彩色室内/室外显示屏_4.3英寸高分辨率，宽屏格式适合OTDR曲线

    真正一键式故障定位

    不需要艰难地设置参数即可测试

    快速光纤评估

    清晰的通过/失败结果

    完整的事件分析表与曲线显示在一个屏幕





    1625或1650nm适用于PON的在线监测且不需要外接滤波器高分辨率和超短盲区保证评估1:32或1:64的整个PON网络

    1)4.3英寸的高分辨率、室内/室外彩色显示屏

    2)专用的功能键

    3)“START”键用于真正的一键测试

    4)箭头键用于缩放、光标移动和菜单切换

    5)“SET”用于选择/确认

    6)“Menu”键易于进入设置和大容量存储

    7)集成的功率计选项

    8)可视激光二极管选项

    9)双USB 接口用于快速容易地数据转发

可视光源

    一个可选的可视光源 “红光” 用肉眼查找接续点、连接器的故障以及进行光纤的管理。

    集成的功率计(与OTDR接口相同)光功率计可以让用户先检查是否有信号，然后再用OTDR功能进行故障定位。光功率计和OTDR是同一接口，不需要拆卸光纤。

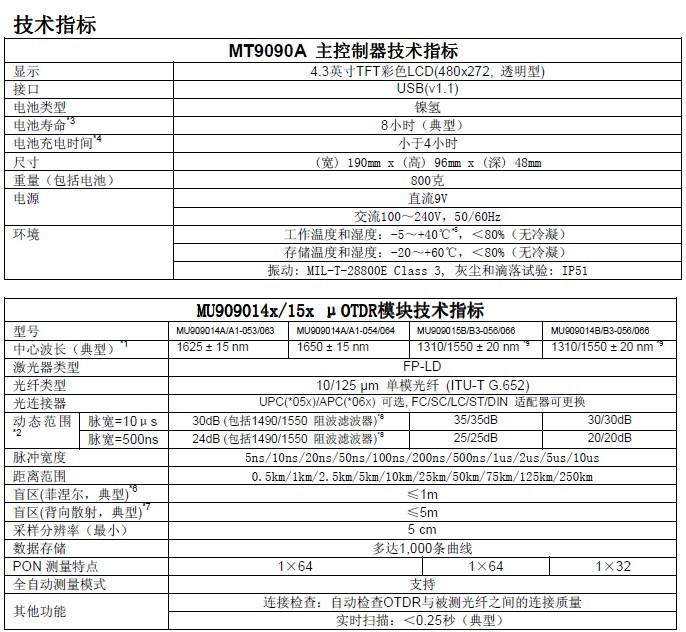

-*1: @+25°C
-*2: 典型值, 距离范围100km, 平均: 180秒, SNR=1, +25°C
*3: 背光弱, 扫描暂停，+25°C
*4: +10º～ +30°C, 电源关
*5: 光学指标在 0 到 +40℃时是保证的
*6: 回损: 45 dB, +25°C (菲涅尔峰下降1.5 dB )
*7: 回损45 dB, +25°C,偏差±0.5 dB
*8: 在线信号是 –20dBm（连续波），波长1310/1550nm
*9: 典型值，保证的是±25nm
